Especificações do Elevador Cremalheira: Capacidade, Altura e Velocidade

O elevador cremalheira — também chamado de elevador de obra — é o equipamento de transporte vertical que sobe carga e operários no canteiro pelo sistema cremalheira-pinhão. Antes de comparar preços, o que define o equipamento certo são três números: capacidade de carga, altura de elevação e velocidade. Entender cada um evita o erro mais caro da obra — dimensionar por achismo e travar o cronograma.

Esta página detalha cada especificação, mostra a ficha técnica real do elevador Equipare e explica como o dimensionamento é feito pelo projeto. Para a visão geral do produto, veja a página do elevador cremalheira.

Capacidade de carga: quanto o elevador cremalheira levanta

A capacidade de carga é a quantidade de peso, em quilos, que o elevador transporta por viagem. É a especificação mais decisiva porque determina se o equipamento acompanha o ritmo da obra no pico do cronograma — quando material e equipe disputam o mesmo transporte vertical.

No mercado de elevador de obra, a capacidade dos modelos vai de cerca de 750 kg até 4.000 kg por viagem, com a maioria das obras usando equipamentos entre 1.000 e 2.000 kg. O elevador de fabricação própria da Equipare trabalha na faixa alta desse intervalo comum, com 2.000 kg de carga útil. Mais capacidade significa menos viagens para subir a mesma quantidade de cimento, argamassa, formas e ferragem — e, com cabine de passageiros, transporte seguro de operários no mesmo equipamento.

O erro comum é escolher a capacidade “de tabela” sem cruzar com a demanda real. Capacidade de menos trava a produção; capacidade de mais é dinheiro imobilizado sem retorno. A conta certa parte da carga por viagem que a obra exige no seu momento mais intenso.

Altura de elevação: até onde a torre sobe

A altura de elevação é a distância vertical máxima que a cabine percorre. No elevador cremalheira, ela é resolvida pela torre modular (mastro): módulos são acrescentados e ancorados à estrutura do prédio conforme a obra sobe, o que permite alcançar grandes alturas — no mercado, modelos chegam a 150 e até mais de 250 metros — sem trocar de equipamento.

Por ser modular, a altura não é um número fixo de catálogo — é dimensionada por projeto, junto com o número de paradas (pavimentos atendidos). O que garante segurança nessa altura toda são as travas de ancoragem e a estrutura galvanizada a fogo do mastro, dimensionadas para o esforço de cada trecho.

Velocidade de elevação e o impacto no cronograma

A velocidade é medida em metros por minuto (m/min) e define quanto tempo cada viagem leva. Em prédios baixos ela quase não importa; em torres altas e obras com cronograma apertado, ela vira produtividade pura — cada minuto de viagem se multiplica por dezenas de subidas ao dia.

O elevador Equipare oferece três velocidades — 33, 45 e 63 m/min —, selecionáveis conforme a fase da obra. A velocidade maior encurta o ciclo de transporte quando o prédio está alto e a demanda no auge; a menor dá controle fino na operação. Essa flexibilidade é acionada pelo painel com inversor de frequência, detalhado a seguir.

Motor, acionamento e voltagem

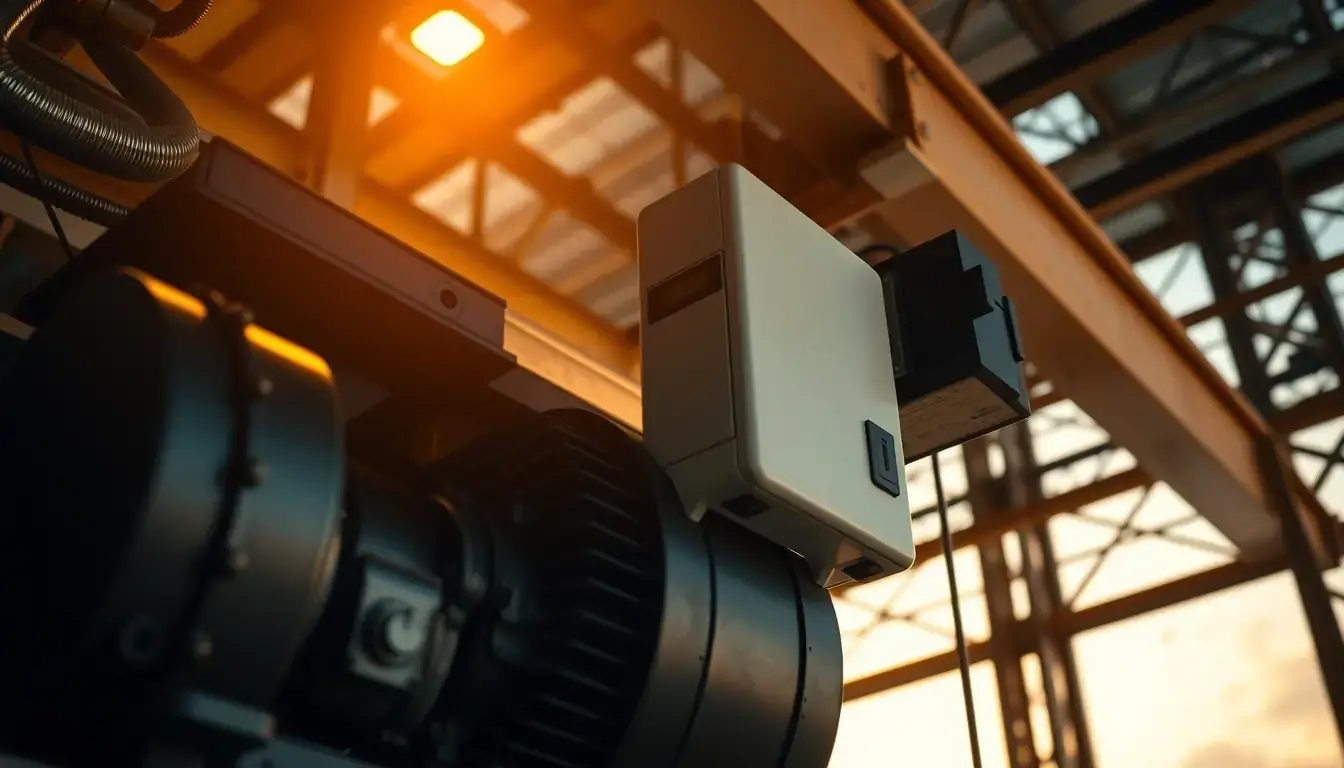

O que move o elevador é um conjunto de motores elétricos acionando o pinhão sobre a cremalheira. No elevador Equipare, são 3 motores de 18,5 kW (com opções de 11, 13 e 15 kW), comandados por um painel com inversor de frequência Veichi de 72 kW. O inversor é o que permite as partidas e paradas suaves e a troca de velocidade sem solavanco — reduz desgaste mecânico e aumenta o conforto e a segurança de quem sobe.

A alimentação é em 220 V. Definir a infraestrutura elétrica do canteiro para atender esse conjunto faz parte do planejamento de montagem — outro motivo para dimensionar o equipamento antes de fechar, e não depois.

Cabine, mastro e sistemas de segurança

A cabine transporta carga e pessoas em estrutura galvanizada a fogo e pintada, com tomada 220 V, ventilador e controle por joystick de duas velocidades. O módulo da torre é galvanizado a fogo, com travas de ancoragem também galvanizadas — proteção contra corrosão que importa muito no litoral, onde a maresia é agressiva.

O item que não pode faltar é o freio de emergência: o elevador Equipare usa um freio centrífugo SA340 com ruptura positiva em todas as portas, atendendo à Categoria de Segurança 3 da NBR 14153. É esse conjunto que sustenta a conformidade com a NBR 16.200 (norma técnica do elevador de obra) e a NR-18 (segurança na construção).

Ficha técnica completa do elevador cremalheira Equipare

Especificações reais do elevador cremalheira de marca própria Equipare. O dimensionamento final — altura e número de paradas — é definido pelo memorial de cálculo da sua obra.

Variações de configuração e o dimensionamento por altura são confirmados na cotação técnica.

Como dimensionar o elevador certo pelo memorial de cálculo

Nenhuma dessas especificações se escolhe isolada. O memorial de cálculo do projeto cruza os três números — capacidade, altura e velocidade — com a realidade da obra: quantos pavimentos, quanta carga por viagem no pico e qual o ritmo do cronograma. É esse cálculo que aponta o modelo exato, nem sub nem superdimensionado.

Na prática, a decisão certa envolve ainda os modelos disponíveis (carga, passageiros, simples ou duplo) e a origem do equipamento — quando é importado, o prazo entra na conta, tema que a assessoria em importação resolve com data combinada por escrito. Se a dúvida é entre alugar e comprar, veja quanto custa alugar um elevador de obra.

A Equipare faz esse dimensionamento a partir do seu projeto antes de propor qualquer modelo. Envie os dados da obra pelo contato ou pelo WhatsApp e receba a especificação certa com o custo instalado fechado.
