Montagem do Elevador Cremalheira: Como Funciona e Responsabilidade Técnica
Como funciona a montagem do elevador cremalheira: base, ancoragem da torre, instalação da cabine, teste dos dispositivos de segurança e entrega técnica com ART.
Resumo rápido: A montagem do elevador cremalheira segue etapas técnicas: preparação da base, elevação e ancoragem da torre (mastro) à estrutura da obra, instalação da cabine e dos sistemas de acionamento, teste dos dispositivos de segurança e liberação por entrega técnica. Cada etapa exige equipe habilitada e responsabilidade técnica (projeto e ART), em conformidade com a NBR 16.200 e a NR-18. Não é serviço de improviso — é engenharia de instalação.
A montagem do elevador cremalheira não é “parafusar e ligar” — é engenharia de instalação, com etapas técnicas e responsabilidade sobre a segurança. Entender como funciona ajuda o comprador a cobrar o padrão certo e a não tratar a montagem como um detalhe. Esta página descreve o processo. Para a visão geral do serviço, veja montagem e desmontagem do elevador cremalheira.
As etapas da montagem
A montagem segue uma sequência técnica, cada etapa dependendo da anterior:
- Preparação da base: a fundação/base que recebe a torre, conforme o projeto.
- Elevação e ancoragem da torre: o mastro é erguido e fixado à estrutura da obra.
- Instalação da cabine e sistemas: cabine, motor, painel de comando e acionamento.
- Teste dos dispositivos de segurança: freio, paradas de emergência e intertravamento.
- Entrega técnica: verificação final e liberação para uso.
O que cobrar ao fim de cada etapa
| Etapa | O que acontece | O que o contratante deve cobrar |
|---|---|---|
| 1. Base | Fundação executada conforme o projeto, curada e nivelada | Base conferida contra o projeto — não "no olho" |
| 2. Torre e ancoragem | Mastro erguido e preso à estrutura por tirantes telescópicos | Pontos de ancoragem nos locais calculados em projeto |
| 3. Cabine e sistemas | Cabine, motores e painel com inversor de frequência | Alimentação 220 V e aterramento verificados |
| 4. Teste de segurança | Freio de ruptura positiva, paradas de emergência, intertravamento | Teste do freio realizado — não presumido |
| 5. Entrega técnica | Verificação final e liberação para uso | Registro por escrito + ART e manual em mãos |
Cada etapa depende da anterior. Pular a ordem — subir torre sem base curada, liberar sem testar freio — é a origem da maior parte dos problemas de instalação.

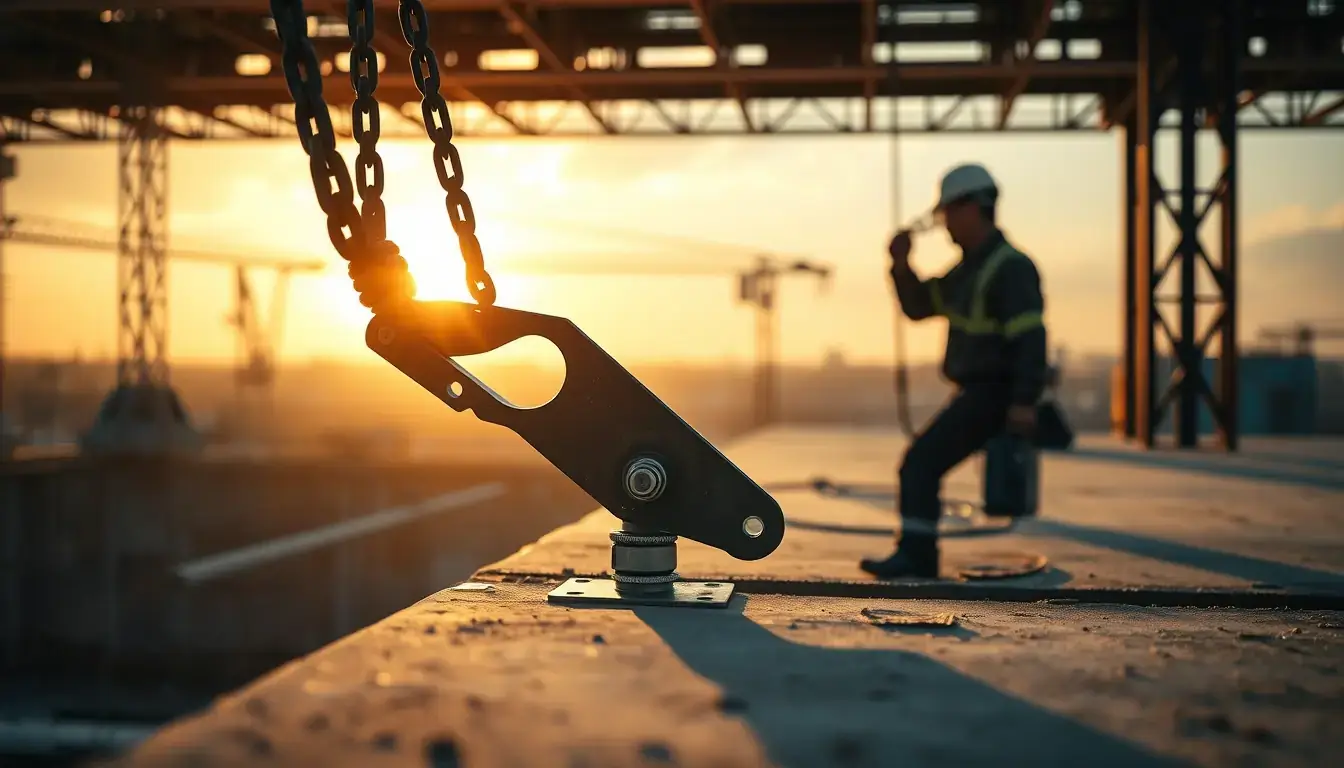

Ancoragem da torre: o ponto crítico
A ancoragem — a fixação do mastro à estrutura da obra — é um dos pontos mais críticos da montagem. Ela garante a estabilidade da torre à medida que esta cresce, e é definida por projeto: tirantes de amarração telescópicos e travas prendem a torre à estrutura em pontos calculados. Uma torre bem ancorada é o que permite ao elevador operar com segurança em grandes alturas.
Na prática, o elevador costuma chegar ao canteiro quando a segunda laje já está concretada — por volta de 6 metros. A partir daí há estrutura suficiente para os primeiros pontos de ancoragem e para o teste do freio de emergência, e é também a altura em que o vaivém pela escada já começa a pesar na produtividade.
É também por isso que a torre modular pode crescer com a obra: cada novo trecho é ancorado antes de entrar em operação. O detalhe estrutural está nas especificações do equipamento.
Instalação da cabine e dos sistemas
Com a torre estabelecida, instalam-se a cabine, o conjunto de motores e o painel de comando com inversor de frequência — os sistemas que fazem o elevador operar com controle de velocidade e partidas suaves. É a etapa que transforma a estrutura em equipamento funcional.
Teste e entrega técnica
Antes de liberar o elevador, é feita a entrega técnica: o teste dos dispositivos de segurança (freio de ruptura positiva, paradas, intertravamento), a conferência da ancoragem e da operação. Só após essa verificação o equipamento é liberado — nunca antes. É o que garante que a NR-12 e a NBR 16.200 estão atendidas na prática, não só no papel.
Responsabilidade técnica: ART e normas
A montagem é serviço de engenharia e exige projeto e ART (Anotação de Responsabilidade Técnica), registrada no CREA — veja o que é ART. É o que dá respaldo legal à instalação e sustenta a conformidade com a NR-18. Por isso a montagem não é serviço para improviso: exige equipe habilitada e responsável técnico.
Na Equipare, a montagem é feita por equipe própria, inclusa no fornecimento, com projeto e ART. Para conhecer o processo e o prazo para a sua obra, fale pelo contato ou pelo WhatsApp.
Perguntas frequentes
Como funciona a montagem do elevador cremalheira?
Em etapas: preparação da base, elevação e ancoragem da torre à estrutura da obra, instalação da cabine e dos sistemas de acionamento, teste dos dispositivos de segurança e liberação por entrega técnica. Cada etapa é executada por equipe habilitada, com responsabilidade técnica.
O que é a ancoragem da torre do elevador?
É a fixação do mastro à estrutura da obra em pontos definidos por projeto, com travas de ancoragem. Ela garante a estabilidade da torre à medida que ela cresce e é um dos pontos mais críticos da montagem para a segurança do equipamento.
A montagem do elevador precisa de responsabilidade técnica?
Sim. A montagem é um serviço de engenharia e exige projeto e ART (Anotação de Responsabilidade Técnica), registrada no CREA. É o que dá respaldo legal à instalação e sustenta a conformidade com a NBR 16.200 e a NR-18.
O que é a entrega técnica do elevador?
É a verificação final antes de liberar o elevador para uso: teste dos dispositivos de segurança (freio, paradas, intertravamento), conferência da ancoragem e da operação. Só após essa verificação o equipamento é liberado, com a responsabilidade técnica documentada.
Posso montar o elevador com equipe própria da obra?
A montagem exige equipe habilitada e responsabilidade técnica — não é serviço para improviso, por risco de segurança e de não conformidade. Na Equipare, a montagem é feita por equipe própria e entra no fornecimento, com projeto e ART inclusos.
